勝利儀器ATE萬用表自動測試系統解決方案
發布時間：2015-04-02 10:18:43
ATE萬用表自動測試系統簡介：
自動測試，電子制造業轉型升級的核心動力！
西安勝利儀器（VICTOR）憑著十幾年的技術積累和生產經驗，迎合國家兩化融合（信息化和工業化）的契機，強勢進入智能制造的（柔性）測試領域，正由一個單純的產品制造商轉型成為優秀的自動測試方案提供商和自動測試設備（系統）制造商。
自動測試設備應用領域：
自動測試設備可廣泛應用于儀器儀表自動化行業（萬用表、鉗形表、紅外測溫儀、醫用儀表等）、電子制造業、汽車工業、軍工行業和通訊行業等。
為何要使用ATE自動測試設備（系統）：
*大幅提高生產效率，節省人力資源和生產成本。
*穩定產品質量，降低了人員素質要求，解決了企業招工難、人員流動性大的問題。
*測試數據信息化，有利于企業實現生產自動化和信息化融合的現代化管理。
*全面提高企業在行業內的競爭力。
* 可根據用戶需求定制，為用戶提供完美的自動測試解決方案。
VICTOR提供自動測試設備（系統）優勢：
* 掌握核心技術，測試行業經驗豐富，具備將用戶需求迅速轉化為解決方案的能力。
* 既是設備制造商又是系統集成商，可以保證測試系統的高兼容性、高可靠性的同時，還可以滿足用戶低成本的要求。
* 具有成熟的軟、硬件開發平臺，較短的開發周期。
*優秀的項目管理（ISO9001：2008質量管理體系，ERP項目管理系統）。
*規范的產品（系統）設計，嚴格執行國際、國家的各類標準，規范。
*便捷的售后服務。
案例：過程萬用表自動校準檢測系統
Ø 系統功能：
*自動完成對被測儀表的校準和出廠檢驗工作。
*交直流電壓、交直流電流、電阻、頻率輸入校準、檢測。
*直流電壓、直流電流、電阻、頻率輸出校準、檢測。
*自動記錄產品檢測數據，并對記錄數據進行分析、結果判斷。
*具備與管理服務器聯網進行數據交換的功能。
Ø 系統特點：
*系統除儀表自動校準、檢測功能外，還具有數據交換、統計分析等軟功能，開放式結構，便于儀器周期性計量，標準接口，擴展性強。

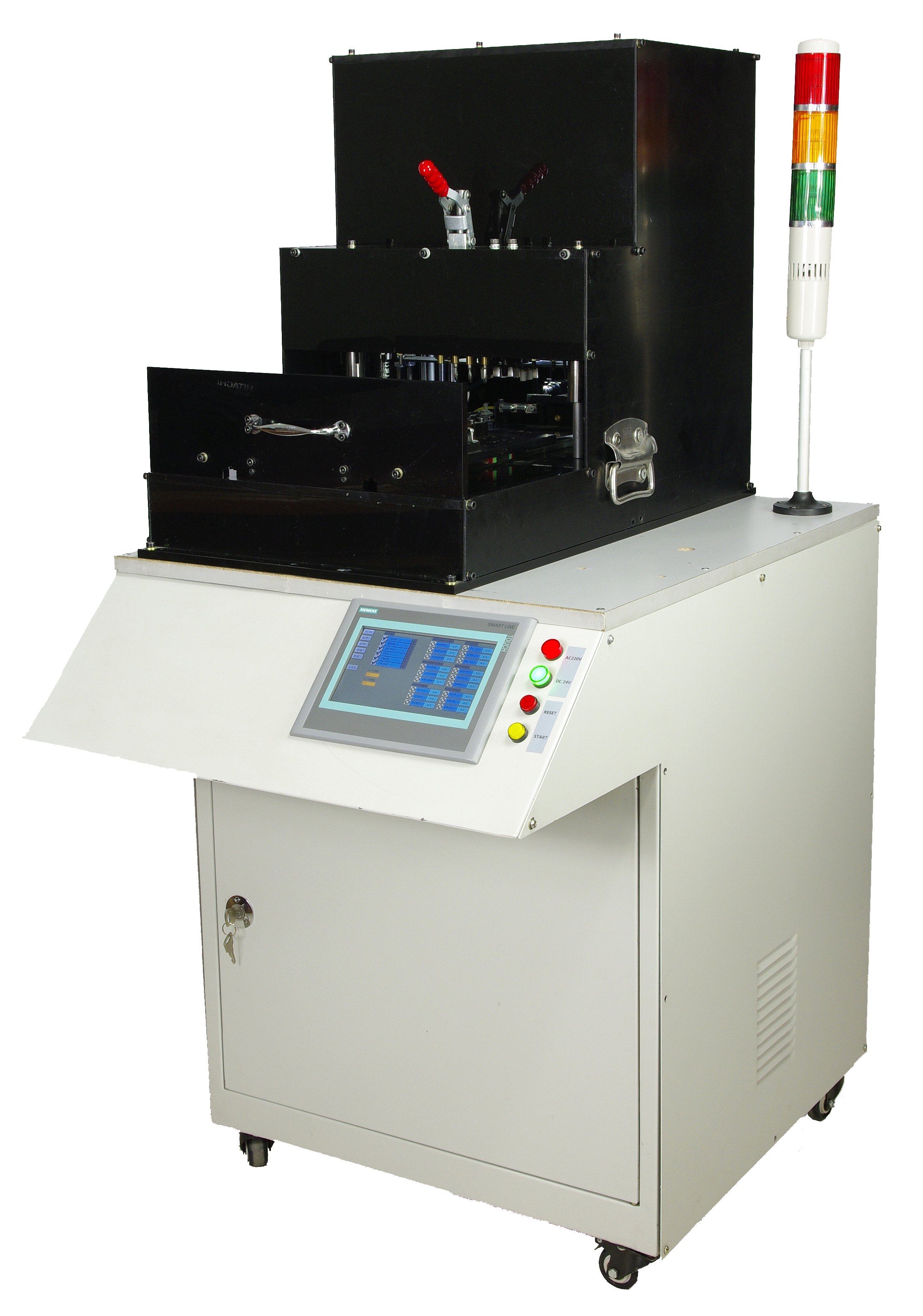

案例：VC890數字萬用表自動校準檢測系統
Ø 系統功能：
* 自動完成對VC890數字萬用表的初調和出廠檢驗工作
交直流電壓、交直流電流、電阻、電容、頻率、溫度測量功能校準及檢測
* 自動記錄產品檢測數據，并對記錄數據進行分析、結果判斷
* 具備與管理服務器聯網進行數據交換的功能
* 具備打印產品合格證，打印測試報告功能
* 支持設備升級
Ø 方案框圖：
Ø 預估實施效果：
| 項目 | 使用人工 | 使用ATE自動測試設備 | 實施效果 | |
| 生產人數 | 初調 | 5人 | 僅需5人 | 節省15人 |
| 復檢 | 15人 | |||
| 生產效率 | 400臺/h | 400臺/h（2臺/6min，按20套設備計算） | 效率相當，根據產量要求，可適當增加設備，提高生產效率 | |
| 生產成本 | 設備 | 標準源：10000元*20人=20萬 | 10萬* 20套=200萬（按20套設備計算） | 多支出180萬（設備可使用8-10年） |
| 人員 | 3000元*20人*12月=72萬/年（人工工資按照3000元計算） | 3000元*5人*12月=18萬/年（人工工資按照3000元計算） | 節省54萬/年（約3年回本） | |
| 人員素質 | 技術工人 | 普通工人 | 培訓費用低，產品質量有保障 | |
| 產品質量 | 操作人員流動、疲勞操作等造成產品質量一致性差 | 排除了人為因素，質量一致性好 | 產品質量大幅提高 | |
| 數據管理 | 無記錄數據 | 有電子化數據記錄 | 方便記錄管理及追溯，方便打印測試報告，便于質量分析，可將生產過程融入企業現代化管理 | |
| 設備升級 | 人員培訓，設備換代 | 設備可升級，且升級費用基本不高于設備價值的20% |
產品換代靈活（如更換軟件，更換夾具等） |
|
