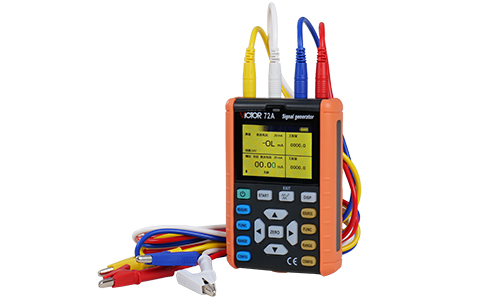

VICTOR 72A是一款鋰電池供電的便攜式掌上信號發生器，可用于測量直流電壓、直流電流、通斷，可模擬輸出直流電壓、直流電流。適用于現場變送器、DCS、PLC等系統的調試和校準。VICTOR 72A在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用，是工程師、技術工人及科研人員的“口袋級”實用工具。

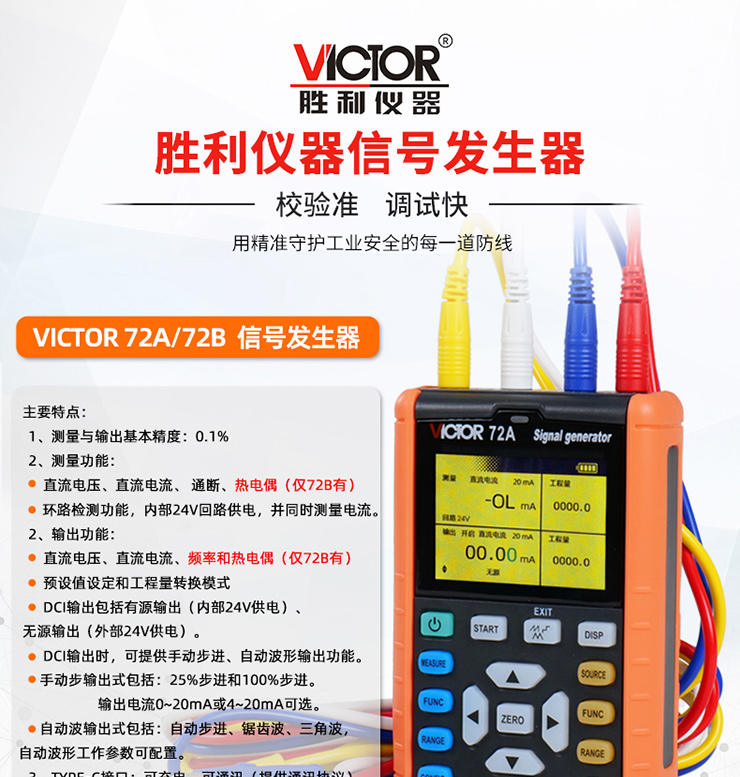

主要特點：
1. 測量/輸出功能的基本精度0.2%。
2. 測量：直流電壓、直流電流、通斷。
3. 輸出：直流電壓、直流電流。
4. 提供24V回路供電，無需外接24V，就能對現場變送器進行調試。
5. V、mA手動步進輸出、自動波形輸出功能。
6. 2.4寸TFT彩屏。
7. 小巧、堅固、可靠，適合現場使用，價格低廉。

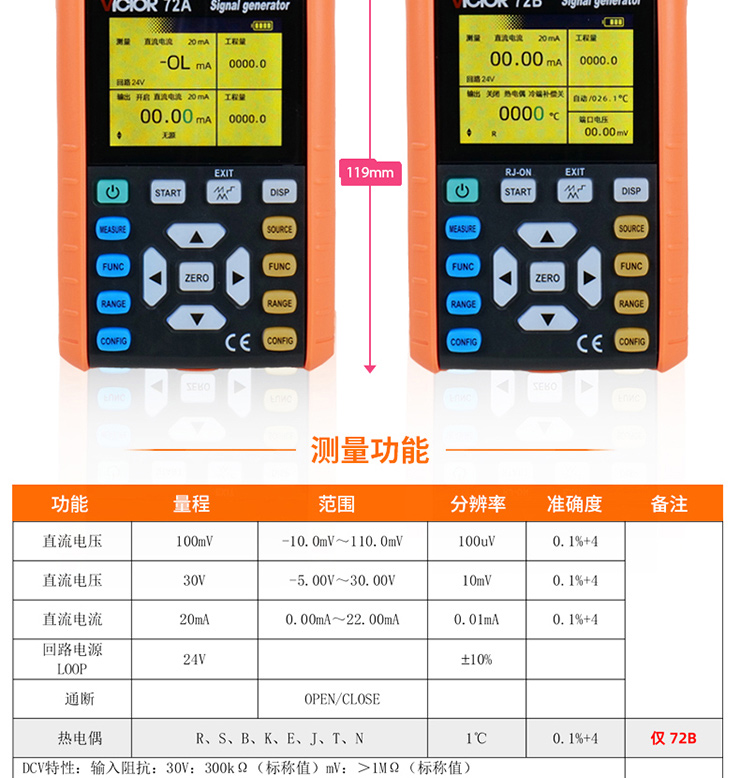

技術指標：
輸入測量功能[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
測量功能 |
量程 |
測量范圍 |
分辨率 |
準確度 |
|
直流電壓 |
100mV |
-10.0mV～110.0mV |
100uV |
0.2%+4 |
|
直流電壓 |
30V |
-5.00V～30.00V |
10mV |
0.2%+4 |
|
直流電流 |
20mA |
0.00mA～22.00mA |
0.01mA |
0.2%+4 |
回路電源
LOOP |
24V |
|
±10% |
|
|
通斷 |
|
OPEN/CLOSE |
|
|
DCV特性：輸入阻抗：30V：300kΩ（標稱值）mV：＞1MΩ（標稱值）
DCI特性：過載保護：50mA/30V；負荷電壓：約18mV/mA |
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
輸出功能 |
量程 |
輸出設定范圍 |
分辨率 |
準確度 |
|
直流電壓 |
100mV |
0.0mV～110.0mV |
100uV |
0.2%+4 |
|
20V |
0.00V～24.00V |
10mV |
0.2%+4 |
直流電流
（有源） |
20mA |
0.00～22.00mA |
0.01mA |
0.2%+4 |
直流電流
（無源） |
-20mA |
0.00～-22.00mA |
0.01mA |
0.2%+4 |
|
DCI特性：20mA最大負載1KΩ |
