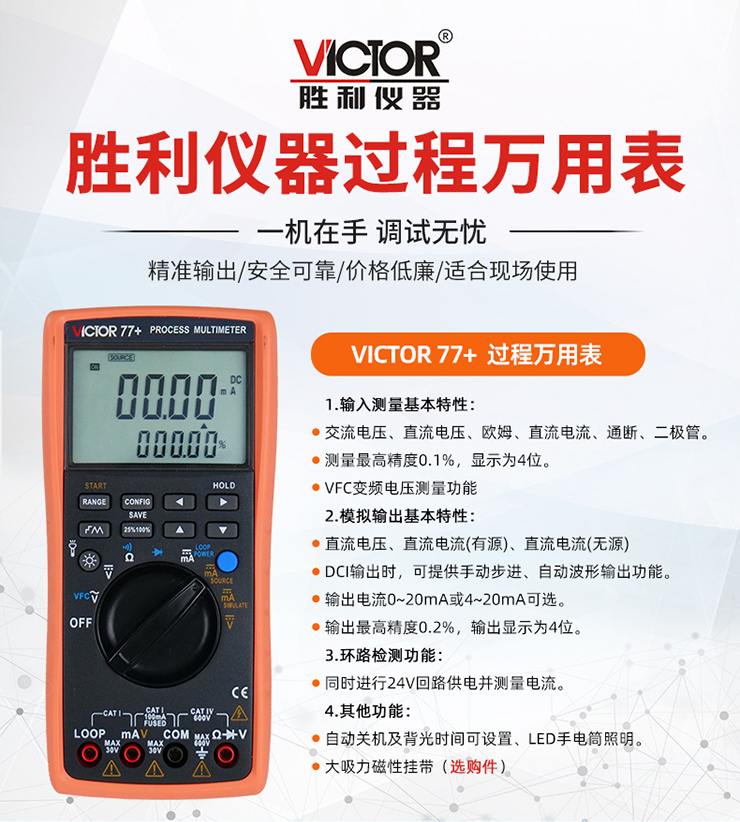

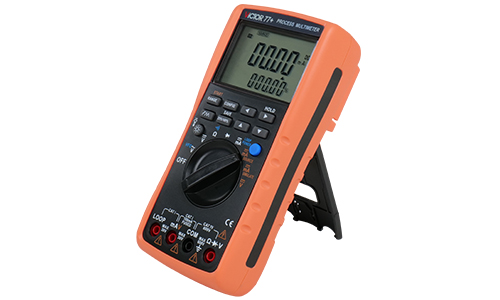

VICTOR 77+過程萬用表是一款將數字萬用表與過程信號源合二為一的現場過程維護工具。該過程萬用表在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。

		一、 產品基本特性

		1. 輸入測量基本特性

		l 交流電壓、直流電壓、歐姆、直流電流、通斷、二極管。

		l 測量最高精度0.1%,顯示為4位。

		l VFC變頻電壓測量功能。

		l 數據保持功能。

		2. 模擬輸出基本特性

		l 直流電壓、直流電流(有源)、直流電流(無源)

		l DCI輸出時,可提供手動步進、自動波形輸出功能。

		手動步進輸出包括:25%步進和100%步進。

		自動波輸出式包括:自動步進、三角波,自動波形工作參數可配置。

		l mA具有百分比顯示模式。

		l 輸出電流0~20mA或4~20mA可選。

		l 輸出最高精度0.2%,輸出顯示為4位。

		3. 環路檢測功能

		l 同時進行24V回路供電并測量電流。

		4. 維護設置功能,包括:

		自動關機、背光、手電筒

		5. 其它

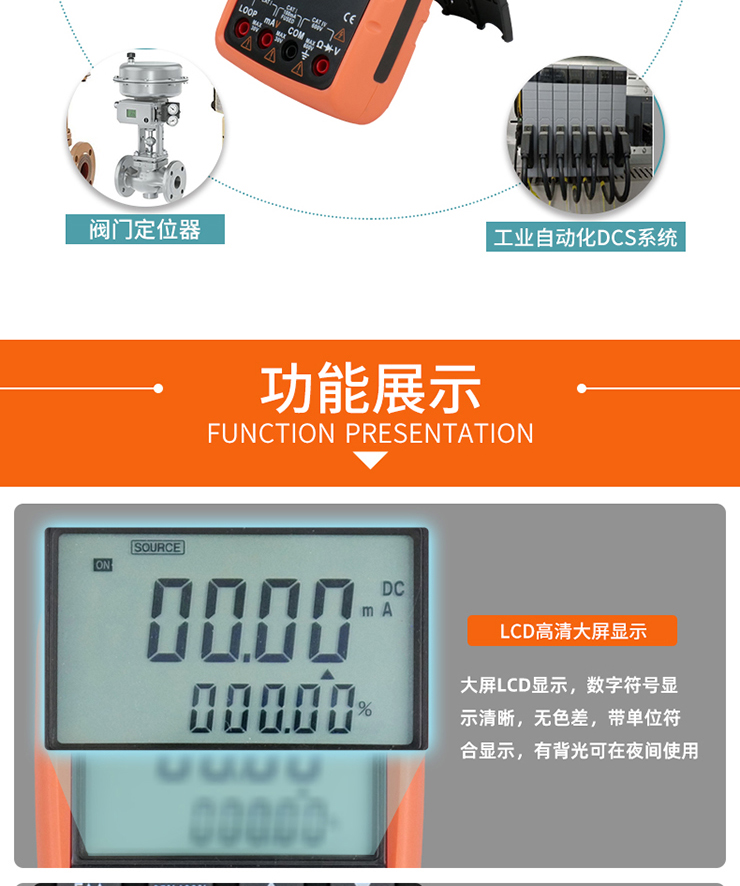

		l 段碼LCD屏顯示,白色背光。

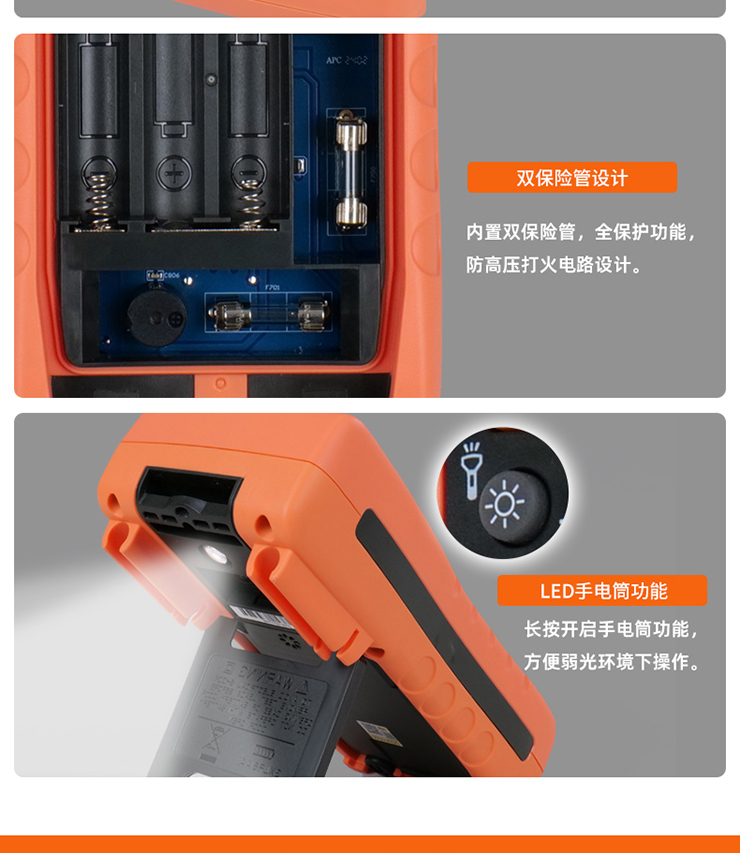

		l LED手電筒照明。

		l 3節5號堿性電池供電,電池倉門可方便更換電池,電池低電檢測。

		l 小巧、堅固、可靠,適合現場使用,價格低廉。

		l 用戶可選的大吸力磁性掛帶。

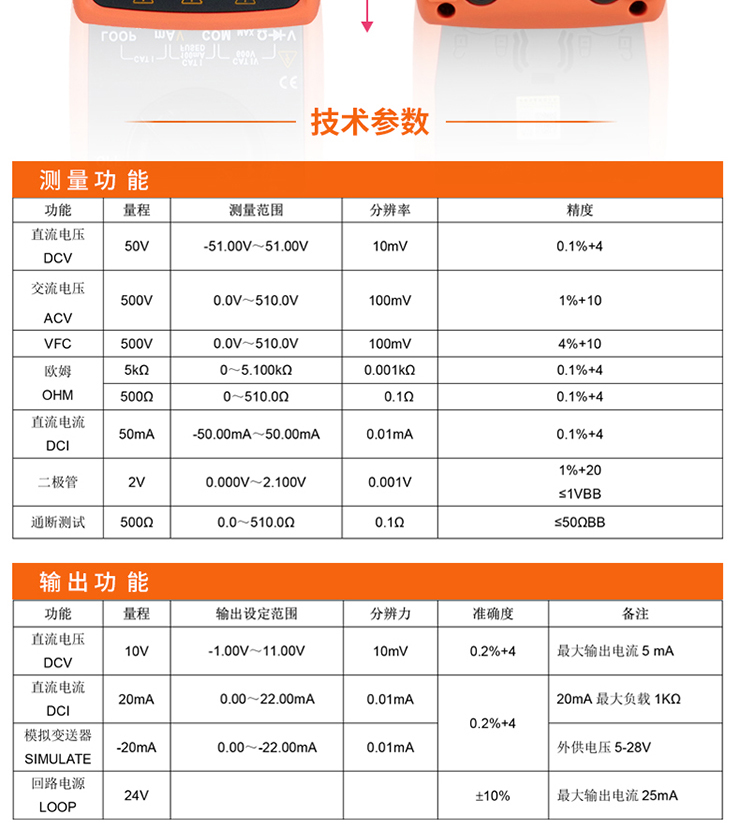

		二、 產品基本功能及性能(技術指標)

		模擬輸出功能 [適用于校準后一年內、23℃±5℃、20~70%RH、精度=±(%設定值+字)]



				|

						輸出功能
				 |


						量程
				 |


						輸出范圍
				 |


						分辨率
				 |


						準確度
				 |


						備注
				 |


				|

						直流電壓

						DCV
				 |


						10V
				 |


						0.00V~11.00V
				 |


						10mV
				 |


						0.2%+4
				 |


						最大輸出電流5 mA
				 |


				|

						直流電流

						DCI
				 |


						20mA
				 |


						0.00~22.00mA
				 |


						0.01mA
				 |


						0.2%+4
				 |


						20mA最大負載1KΩ
				 |


				|

						模擬變送器

						SIMULATE
				 |


						-20mA
				 |


						0.00~-22.00mA
				 |


						0.01mA
				 |


						20mA最大負載1KΩ
				 |


				|

						回路電源

						LOOP
				 |


						24V
				 |



				 |



				 |


						±10%
				 |


						最大輸出電流25mA
				 |




		其它特性:

		l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性(K=2)。

		l 輸出端最大施加電壓:約32Vpk;輸出端最大施加電流:約25mA

		l 輸出端保護:63mA/250V Fast FUSE

		l 負載特性:感性負載≥0.01uF 100uH

		l 溫度系數:0.1 × 基本精度 / ℃(溫度范圍<18℃ 或 >28℃)



		輸入測量功能 [適用于校準后一年內、23℃±5℃、20~70%RH、精度=±(%設定值+字)]



				|

						輸入功能
				 |


						量程
				 |


						輸入范圍
				 |


						分辨力
				 |


						精    度
				 |


						備注
				 |


				|

						直流電壓

						DCV
				 |


						50V
				 |


						-51.00V~51.00V
				 |


						10mV
				 |


						0.1%+4
				 |



				 |


				|

						交流電壓

						ACV
				 |


						500V
				 |


						0.0V~510.0V
				 |


						100mV
				 |


						1%+10
				 |


						45Hz~400Hz
				 |


				|

						交流電壓

						VFC
				 |


						500V
				 |


						0.0V~510.0V
				 |


						100mV
				 |


						4%+10
				 |


						45Hz~400Hz
				 |


				|

						歐姆

						OHM
				 |


						5kΩ
				 |


						0~5.100kΩ
				 |


						0.001kΩ
				 |


						0.1%+4
				 |


						開路電壓:<3V
				 |


				|

						500Ω
				 |


						0~510.0Ω
				 |


						0.1Ω
				 |


				|

						直流電流

						DCI
				 |


						50mA
				 |


						-50.00mA~50.00mA
				 |


						0.01mA
				 |


						0.1%+4
				 |


						負荷電壓:約18mV/mA
				 |


				|

						通斷
				 |


						500Ω
				 |


						0.0~510.0Ω
				 |


						0.1Ω
				 |


						短路報警

						約50Ω
				 |


						開路電壓:<3V
				 |


				|

						二極管
				 |


						2V
				 |


						0.000V~2.100V
				 |


						0.001V
				 |


						1%+20

						小于1V報警
				 |





		其它特性:

		l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性(K=2)。

		l 顯示刷新速率:2.5次/秒 。

		l 輸入端最大施加電壓:600V AC。

		電流輸入保護:63mA/250V Fast FUSE

		l 輸入共模抑制:50Hz /60 Hz > 100分貝;  輸入串模抑制:50Hz /60 Hz > 40分貝

		l 溫度系數:0.1 × 基本精度 / ℃(溫度范圍<18℃ 或 >28℃)



		三、 產品一般特性

		l 工作溫度及濕度:0 to 50ºC  ≤80%RH 無凝露;40 to 50ºC  ≤70%RH。

		l 儲存溫度及濕度:-25 to 60ºC  ≤90%RH無凝露。

		l 電氣安全:EN61010-1:2001

		耐電壓:端子和外殼之間 AC3540V(50/60Hz)/5秒。

		絕緣阻抗:端子和外殼之間DC1000V /100MΩ或更大。

		l 電磁兼容性(EMC):EN61326-1:2006

		符合性能判據2,即功能和性能暫時降低或喪失,但能自行恢復。

		l 防護等級IP40。

		l 震動及跌落:IEC 60068-2-64:2008、IEC 60068-2-32:2008

		隨機,2g,5~500Hz;1米落下測試。

		l CE認證。

		l 質量標準:依照CQC ISO 9001 開發、設計和制造。

		l 校準周期及預熱時間:

		為保證本表精度,其校準周期為一年

		開機預熱時間大于10分鐘

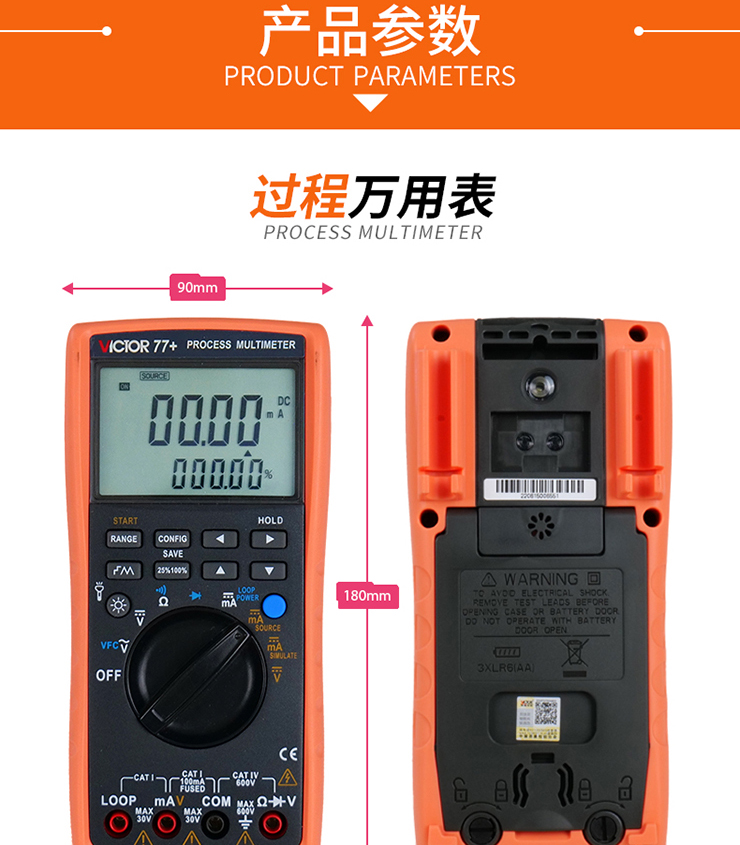

		l 儀表顯示及按鍵

		段碼LCD 顯示:61.8×29.4mm

		采用矽橡膠按鍵

		l 儀表供電

		3×1.5V  AA堿性電池供電
