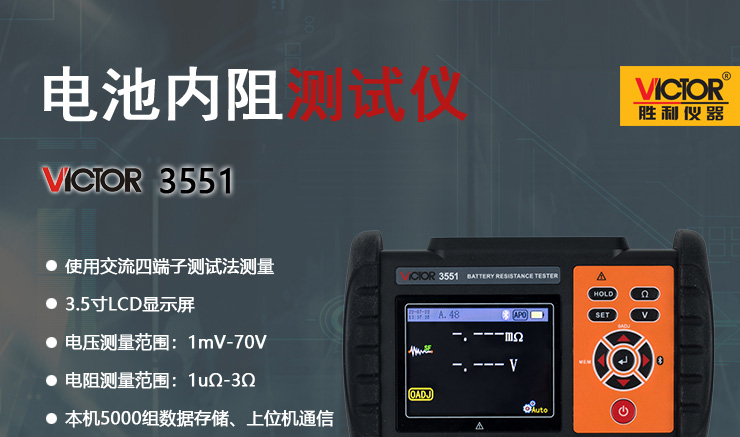

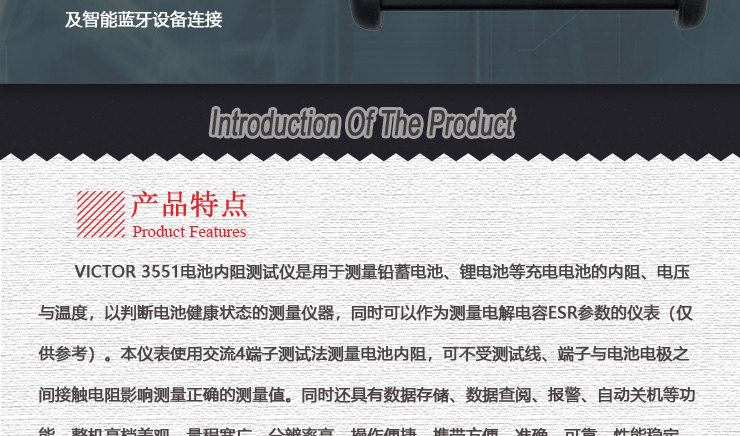

VICTOR 3551 電池內阻測試儀是用于測量鉛蓄電池、鋰電池等充電電池的內阻、電壓與溫度,以判斷電池健康狀態的測量?jī)x器,同時可以作為測量電解電容ESR參數的儀表(僅供參考)。本儀表使用交流4端子測試法測量電池內阻,可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。同時還具有數據存儲、數據查閱、報警、自動關機等功能。整機高檔美觀,量程寬廣,分辨率高,操作便捷,攜帶方便,準確、可靠、性能穩定,抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場景必不可少的儀器。

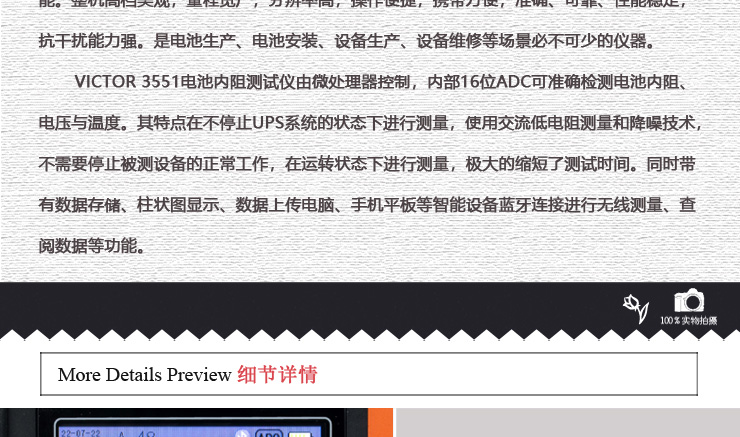

	VICTOR 3551 電池內阻測試儀由微處理器控制,內部16位ADC可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量,使用交流低電阻測量和降噪技術,不需要停止被測設備的正常工作,在運轉狀態下進行測量,極大的縮短了測試時間。同時帶有數據存儲、柱狀圖顯示、數據上傳電腦、手機平板等智能設備藍牙連接進行無線測量、查閱數據等功能。

	量程及精度


			|

					精度保證條件
			 |


					精度保證期:1年

					校準后精度保證期:1年

					精度保證溫濕度范圍:23℃±5℃、80%RH以下

					預熱時間:不需要
			 |


			|

					溫度特性
			 |


					使用溫度范圍內加上測試精度 ´ 0.1/℃(18℃~28℃之外)
			 |


			|

					激勵信號精度
			 |


					測量電流精度:±25%

					普通模式:1000Hz ± 5Hz   回避噪音頻率模式:920Hz ~ 1080Hz 自動變頻 (使用多階降噪技術,有效濾除異頻或近同頻的噪聲干擾)
			 |



	電阻測量精度


			|

					量程
			 |


					最大顯示
			 |


					分辨率
			 |


					測試精度
			 |


					測量電流
			 |


			|

					3 mΩ
			 |


					3.100 mΩ
			 |


					1 uΩ
			 |


					±1 % fs. ±20 dgt.
			 |


					200 mA
			 |


			|

					30 mΩ
			 |


					31.00 mΩ
			 |


					10 uΩ
			 |


					±0.5 % fs. ±15 dgt.
			 |


					200 mA
			 |


			|

					300 mΩ
			 |


					310.0 mΩ
			 |


					100 uΩ
			 |


					20 mA
			 |


			|

					3 Ω
			 |


					3.100 Ω
			 |


					1 mΩ
			 |


					2 mA
			 |



	電壓測量精度


			|

					量程
			 |


					最大顯示
			 |


					分辨率
			 |


					測試精度
			 |


			|

					7 V
			 |


					±7.100 V
			 |


					1 mV
			 |


					±0.2 % fs. ±10 dgt.
			 |


			|

					70 V
			 |


					±71.00 V
			 |


					10 mV
			 |



	溫度測量精度


			|

					量程
			 |


					最大顯示
			 |


					分辨率
			 |


					測試精度
			 |


			|

					-10.0℃~60.0℃
			 |


					60.0℃
			 |


					0.1℃
			 |


					±1.0℃
			 |


	提示:
	以上精度保證僅限出廠標配測試線,在使用非標配測試線或延長線時,調零后也適用本精度表。

	技術規格


			|

					功    能
			 |


					電池內阻測量,電池電壓測量,溫度測量
			 |


			|

					回避噪音頻率
			 |


					有,自動變頻范圍920Hz~1080Hz
			 |


			|

					精度保證溫度濕度
			 |


					23℃±5℃,75%rh以下
			 |


			|

					電    源
			 |


					DC 3.7V鋰電池
			 |


			|

					電阻分辨率
			 |


					1 u Ω
			 |


			|

					電壓分辨率
			 |


					1 mV
			 |


			|

					溫度分辨率
			 |


					0.1℃
			 |


			|

					測量范圍
			 |


					內阻測量:0.000mΩ~3.100 Ω (4檔量程構成)
			 |


			|

					電壓測量:0.000V~±71.00V (2檔量程構成)
			 |


			|

					溫度測量:-10.0℃~60.0℃(單量程構成)
			 |


			|

					最大輸入電壓
			 |


					DC 70V(+測量端子與-測量端子之間)、不可輸入交流
			 |


			|

					測量方式
			 |


					內阻測量:1KHz交流4端子測試法、開路端子電壓3V max

					測量電流:2.0mA~200mA(不同量程檔位不同測量電流)

					溫度測量:NTC溫度傳感器(26℃時為10KΩ)

					A/D轉換方式:逐次逼近型

					顯示更新頻率:5次/每秒
			 |


			|

					響應時間
			 |


					200ms
			 |


			|

					測量時間
			 |


					約2秒
			 |


			|

					LCD尺寸
			 |

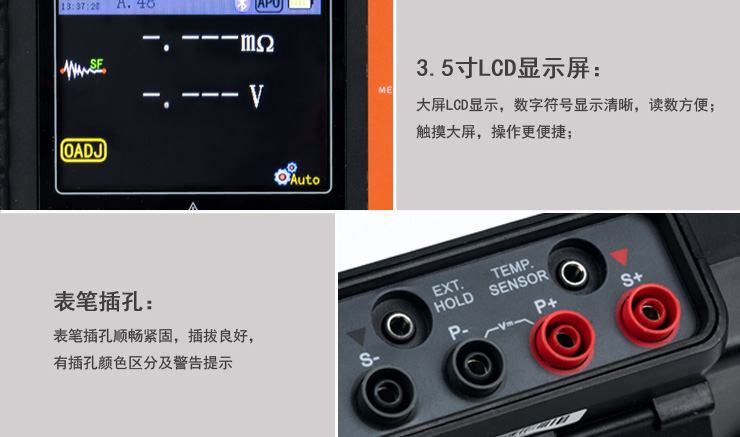

					70.1mm×52.6mm / 3.5英寸(320*240分辨率16位真彩屏)
			 |


			|

					儀表尺寸
			 |


					長寬高:190mm×121mm×51mm
			 |


			|

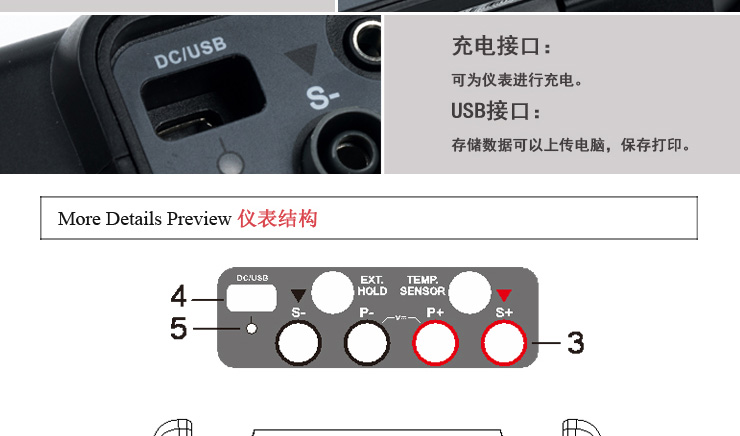

					USB接口
			 |


					具有USB接口,存儲數據可以上傳電腦,保存打印
			 |


			|

					藍牙連接
			 |


					有
			 |


			|

					保持和存儲功能
			 |


					有手動保持與存儲、自動保持與存儲
			 |


			|

					測量判定功能
			 |


					可預設定PASS、WARNING、FAIL判定閾值
			 |


			|

					電池電壓
			 |


					電池電量5格顯示,電池電壓低時提醒及時充電
			 |


			|

					自動關機
			 |


					開機無操作,約15分鐘后自動關機(可在設置中關閉)
			 |


			|

					功    耗
			 |


					300mA MIN / 500mA MAX
			 |


			|

					質    量
			 |


					儀表:480g (含電池)
			 |


			|

					工作溫濕度
			 |


					-10℃~40℃;80%RH以下
			 |


			|

					存放溫濕度
			 |


					-20℃~60℃;70%RH以下
			 |


			|

					絕緣電阻
			 |


					20MΩ以上(電路與外殼之間500V)
			 |


			|

					耐    壓
			 |


					AC 3700V/RMS(電路與外殼之間)
			 |


			|

					外部磁場
			 |


					<40A/m
			 |


			|

					外部電場
			 |


					<1V/m
			 |


			|

					適合安規
			 |


					IEC 61010
			 |
