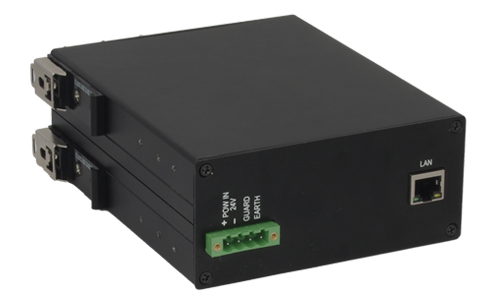

MDP-M01多功能過程信號測量模塊

	1. 多功能過程信號測量模塊,其強大的功能,優越的性能,可靠的通訊,能夠?yàn)樽詣?dòng)化測試系統提供保障。
	2. 測量模塊特性
	測量最高精度達0.01%。
	測量功能包括:直流電壓、直流電流、電阻、熱電偶、熱電阻、內部24V回路供電并測量回路電流。
	3. 供電系統及信號電路之間電氣隔離高達1200V。
	4. 模塊提供LAN的Socket來實現聯機通訊。
	5. 通過專用軟件對測量模塊量值傳遞。
	6. 小巧的導軌卡設計,使得測量模塊方便的安裝在導軌上。
	7. 供電電源18V~36V DC




	MDP-M01多功能過程信號測量模塊

產品性能指標
[ 用于校準后一年內、23℃±5℃、20~70%RH、準確度=±(%讀數+%量程)]


			|
				測量功能 |

				量程 |

				測量范圍 |

				分辨力 |

				準確度 |

				備     注 |



				直流電壓
				DCV |

				50mV |

				-5.0000~55.000mV |

				1μV |

				0.015+0.01 |

				--- |


			|
				 500mV |

				-50.00~550.00mV |

				10μV |

				0.015+0.01 |


			|
				5V |

				-0.5000~5.5000V |

				0.1mV |

				0.015+0.01 |


			|
				30V |

				-5.000~35.000V |

				1mV |

				0.015+0.01 |



				直流電流
				DCI |

				50mA |

				-5.000~55.000mA |

				1μA |

				0.015+0.01 |

				分流電阻:約10Ω
				輸入電阻:約20Ω |



				歐姆
				OHM
				(4W) |

				500Ω |

				0.00~550.00Ω |

				0.01Ω |

				0.015+0.015 |

				2W/3W/4W測量
				500Ω約1mA激勵
				5KΩ約0.1mA激勵
				開路電壓:約2.5V
				測量精度中不包含引線電阻 |


			|
				5KΩ |

				0.0000~5.5000KΩ |

				0.1Ω |

				0.015+0.015 |



				熱電偶
				TC |

				R |

				0°C~1767°C |

				1°C |

				0~500℃
				500~1767℃  |

				2.5℃
				2℃ |

				采用ITS-90溫標
				精度中不包含冷端補償?shù)恼`差
				精度中不包括傳感器的不準確性
				精度中不包括熱電勢的影響   |


			|
				S |

				0°C~1767°C |


			|
				K |

				-100.0°~1372.0°C |

				0.1°C |

				-100.0~0.0℃
				0.0~1372.0℃ |

				1.2℃
				0.8℃ |


			|
				E |

				-50.0°C~1000.0°C |

				-50.0℃~0.0℃
				0.0~1000.0℃ |

				0.9℃
				1.5℃ |


			|
				J |

				-60.0°C~1200.0°C |

				-60.0~0.0℃
				0.0~1200.0℃ |

				1.0℃
				0.7℃ |


			|
				T |

				-100.0°C~400.0°C |

				-100.0~0.0℃
				0.0~400.0℃ |

				1.0℃
				0.7℃ |


			|
				N |

				-200.0°~1300.0°C |

				-200.0~0.0℃
				0.0~1300.0℃ |

				1.5℃
				0.9℃ |


			|
				B |

				600°C~1820°C |

				1°C |

				600~800℃
				800~1000℃
				1000~1820℃ |

				2.2℃
				1.8℃
				1.4℃ |


			|
				L |

				-60.0°C~900.0°C |

				0.1°C |

				-60.0~0.0℃
				0.0~900.0℃  |

				0.7℃
				0.5℃ |


			|
				U |

				-100.0°C~600.0°C |

				-100.0~0.0℃
				0.0~600.0℃  |

				0.7℃
				0.5℃ |



				熱電阻
				RTD
				(4W) |

				Pt100
				385 |

				-200.0°C~800.0°C |

				0.1°C |

				-200.0~0.0℃
				0.0~400.0℃
				400.0~800.0℃  |

				0.5℃
				0.7℃
				0.8℃ |

				采用Pt(385)溫標
				2W/3W/4W測量
				500Ω約1mA激勵
				5KΩ約0.1mA激勵
				開路電壓:約2.5V
				精度中不包含2 W/3 W測量引線電阻不匹配引入的誤差
				精度中不包括傳感器的不準確性
				精度中不包括熱電勢的影響
				  |



				Pt200
				385 |

				-200.0°C~630.0°C |

				-200.0~100.0℃
				100.0~300.0℃
				300.0~630.0℃  |

				0.8℃
				0.9℃
				1.0℃ |



				Pt500
				385 |

				-200.0°C~630.0°C |

				-200.0~100.0℃
				100.0~300.0℃
				300.0~630.0℃  |

				0.4℃
				0.5℃
				0.7℃ |



				Pt1000
				385 |

				-200.0°C~630.0°C |

				-200.0~100.0℃
				100.0~300.0℃
				300.0~630.0℃  |

				0.3℃
				0.5℃
				0.7℃ |


			|
				Cu10 |

				-100.0°C~260.0°C |

				-100.0°C~260.0°C |

				1.8℃ |


			|
				Cu50 |

				-50.0°C~150.0°C |

				-50.0~150.0℃  |

				0.7℃ |


其它特性:
*輸入端最大施加電壓:30Vpk ;輸入端最大施加電流:100mA。
電流輸入保護:100mA/250V Fast FUSE
*輸入共模抑制:50Hz /60 Hz  > 120分貝   ;  輸入串模抑制:50Hz /60 Hz  > 60分貝
*內部溫度補償傳感器RJC,測溫范圍 -10~50°C。在18 to 28°C的測溫精度 ±0. 5℃,其它測溫精度 ±1℃。冷端補償時間10S/次。
*溫度系數:0.1 × 基本精度 / ℃   (溫度范圍<18℃ 或 >28℃)
*尺寸:長190mm*寬125mm*高56mm
*功耗:MAX 150mA(DC 24V供電)
